ThinkNode-M4 Power Bank (nRF52840)
Gaulix (France)
Gaulix est un regroupement de passionnés autour de la création d’un réseau de communication ouvert. Cela inclue des profils très différents : du geek au radio-amateur en passant par l’électronicien, l’informaticien et le simple curieux. Ces différentes compétences se complètent afin que chacun puisse apporter sa brique dans la construction de ce maillage. Par ailleurs une association est en cours de création pour fédérer ces profils et unifier la communauté.
Description

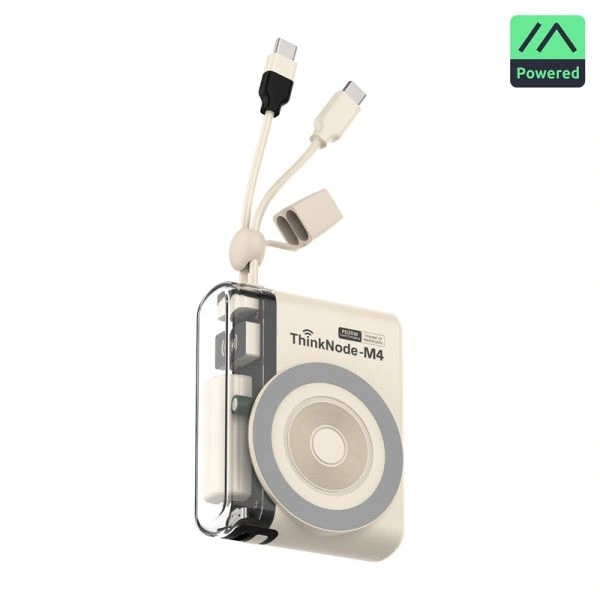

ThinkNode M4 est une batterie externe multifonctionnelle qui reprend la fonction d'alimentation portable des batteries externes traditionnelles et qui intègre également un module de communication Meshtastic, la technologie de communication sans fil longue distance LoRa et un module GPS de haute précision.
Il intègre les modules Semtech LR1110 (compatible avec la bande de fréquences 868-915 MHz), Nordic nRF52840 et GPS pour garantir performance et fiabilité. Les appareils Meshtastic prennent en charge les réseaux maillés distribués sans passerelle ni connexion Internet. Fonctionnant comme des nœuds interconnectés, ils étendent automatiquement la couverture. La communication bidirectionnelle est assurée, incluant la messagerie instantanée et le partage de position, répondant ainsi à divers besoins de communication, qu'il s'agisse de liaisons point à point ou de diffusion. Meshtastic est ainsi particulièrement adapté aux opérations sur le terrain, aux situations d'urgence et aux environnements sans réseau, offrant aux utilisateurs des garanties de communication stables et fiables.

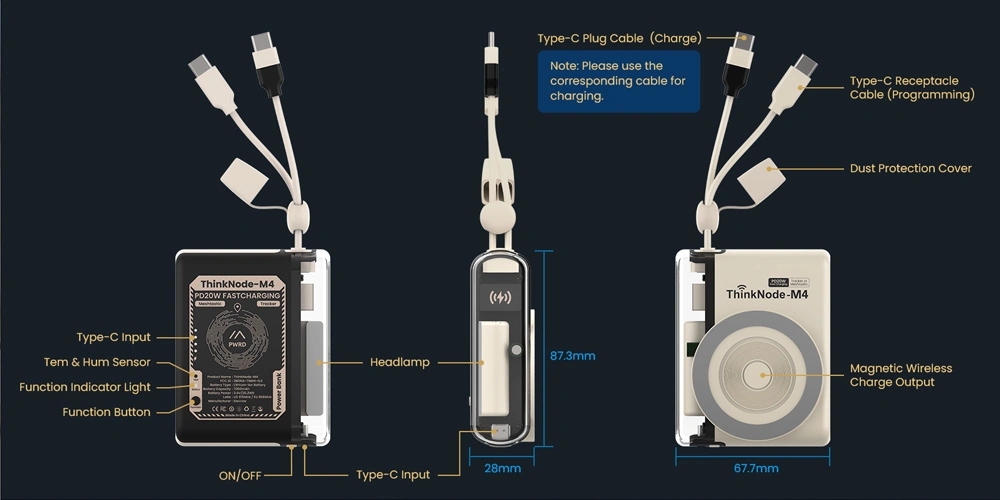

Aperçu du matériel
Specification
Power Bank
Fast charging protocol
PS output;QC2.0 output
QC3+/QC3.0 output
PD3.1 input/output
SCP/FCP/AFC input/output
Integrated
High-precision electricity meter, scene control management
Switch charging
Support single-cell charging, including trickle current, constant current, constant voltage, charge cutoff, and recharge complete charging cycle management;
Support 4.2V/4.3V/4.35V/4.4V/4.45V ternary batteries and 3.6V/3.65V lithium iron phosphate batteries
Support I2C to set charging current
Support charging temperature loop control
Synchronous Boost
Output power up to 22.5W Support I2C to set output voltage and output current limit
Automatic load detection / light load detection
Support discharge temperature loop control
LoRa Communication
CPU/SoC
nRF52840-QIAA (Nordic)
System Memory
256 KB RAM
Storage
3 MB Flash memory (external 2M Flash chip)
Firmware
Meshtastic firmware compatible, LoRa Tracker function compatible(Optional)
LoRa Transceiver
Semtech LR1110
Charge and discharge function (charge three units at the same time)
Type-C port
Charge and discharge function: - Input : 5V/3A, 9V/2A, 12V/1.5A - Output : 5V/3A, 9V/2.22A, 12V/1.67A
Type-C Cable
Discharge function : Output : 5V/3A, 9V/2A, 12V/1.5A
Wireless charging
Discharge function : Output : 5W, 7.5W, 10W, 15W
Charging time
3~4 Hour
Wireless Communication
Bluetooth
Bluetooth Low Energy and Bluetooth 5.4, internal antenna (phone configuration)
LoRa
LR1110 LoRa Transceiver, US 915MHz / EU 868MHz (Internal antenna）
Battery
Type
18 650 Lithium-ion Battery
Nominal capacity
7 000mAh (can be taken on airplanes)
Power
3.65V/25.5Wh
Rated capacity
3 800mAh (5V/3A)
Conversion Rate
More than 74%
Hardware
Power button (power bank)
Touch a button to wake up the device or turn on the light
LoRa function Button
Touch a button to enable/disable LoRa function and Bluetooth configuration device parameters.
Emergency Lights
Built-in LED strong light, three lighting effects (lighting, strong light, SOS flashing)
Charging cable
Comes with dual cables (Type-C)
Magnetic function
Comes with a magnetic ring, compatible with Apple's MagSafe charging structure
GPS positioning
Support GPS, BeiDou, GLONASS, QZSS, built-in ceramic antenna
Protection/SOS function
Yes
Other
Sensor
Temperature and humidity sensors and a six-axis gyroscope
Power Input
5~12V, Type-C interface
Power consumption
Working static power consumption: 45mA
Sleep power consumption: 55uA(LORA module: 15.95uA, power bank module: 40uA)
Maximum working current: Send 175mA, receive 54mA
Storage Temperature
-20~45 °C
Size
87.3*67.7*28mm
Enclosure
ABS fireproof plastic+PC+TPE
Using Method
Magnetic, handheld, lanyard
Weight
190g
Usage
Bouton marche/arrêt
Appuyez légèrement : pour réveiller l’appareil ou activer la lumière.
Appui bref pendant 1 seconde : active successivement l’appareil, le niveau d’éclairage 1, le niveau 2, le niveau 3, puis l’éteint.
Touche de fonction LoRa
Appui long de 3 secondes : le voyant LoRa clignote trois fois, plaçant l’appareil en mode veille tout en préservant l’alimentation du microcontrôleur et de l’horloge temps réel. Relâchez pour activer le mode veille ; tous les voyants s’éteignent alors.
Appui long pendant 10 secondes : Connectez-vous à VBUS et maintenez la pression pendant plus de 10 secondes pour réinitialiser l'appareil (le voyant LoRa clignote trois fois, lumière rouge).
Double-clic : Désactive ou active toutes les fonctions sauf le fonctionnement de l’émetteur-récepteur LoRa (par exemple, GPS, température/humidité).
Un seul clic :
a. Un seul clic : en mode veille, cliquez pour activer la fonctionnalité LoRa de l’appareil ;
b. En mode opérationnel, met à jour les informations de localisation du nœud/périphérique
Appui long : Appuyez longuement sur le bouton de réinitialisation de la carte mère pendant 20 secondes pour faire glisser le firmware dans la lettre de lecteur (G:).
Effets des voyants lumineux
Rouge :
Mise sous tension/initialisation : voyant fixe après 3 clignotements rapides ; clignotements rapides, voyant fixe
Appairage Bluetooth : clignotement lent (1 Hz) pendant l’appairage ; le Bluetooth s’active automatiquement à la mise sous tension (nécessite la saisie d’un code d’appairage).
Appairage Bluetooth réussi : voyant fixe après 3 clignotements rapides, clignotements rapides (5 Hz)
Échec du jumelage Bluetooth : clignote 5 fois (2 Hz)
Bleu :
Transmission/réception de données , appareil envoyant ou recevant des données LoRa, clignote rapidement (5 Hz)
Positionnement en cours , acquisition des coordonnées GPS, effet lumineux de respiration : 1 s d’apparition progressive + 1 s de disparition progressive
Positionnement réussi , position GPS de l'appareil acquise, impulsion courte : 0,1 s activée / 2 s désactivée
Mise à jour firmware

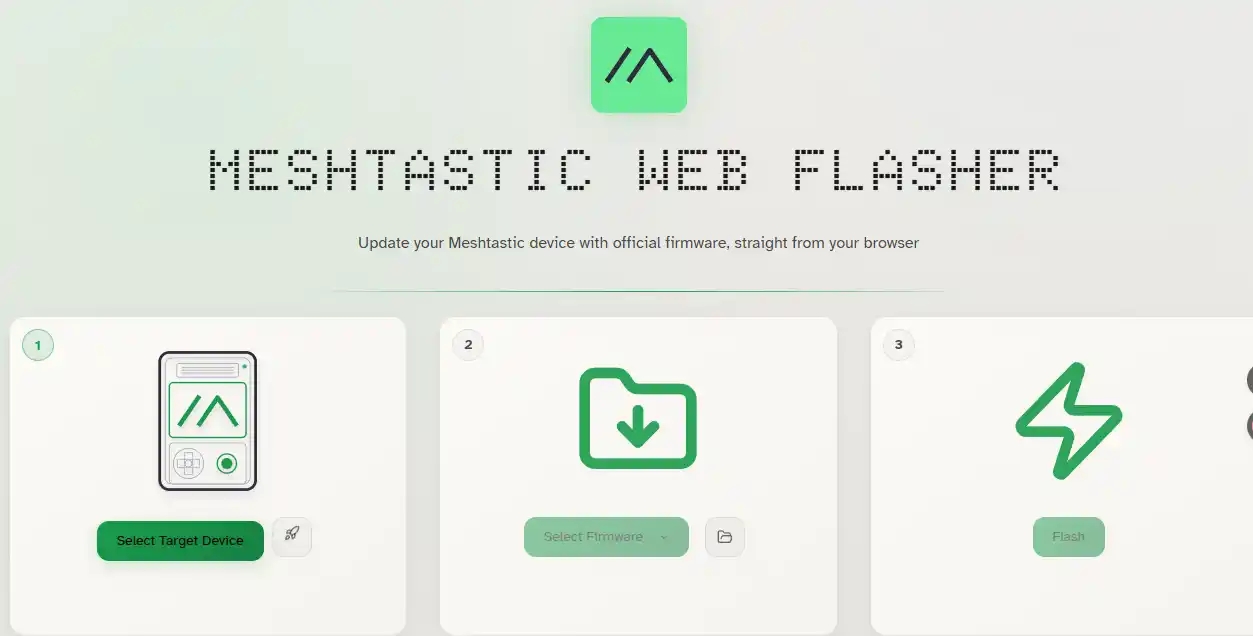

Cliquez sur https://flasher.meshtastic.org

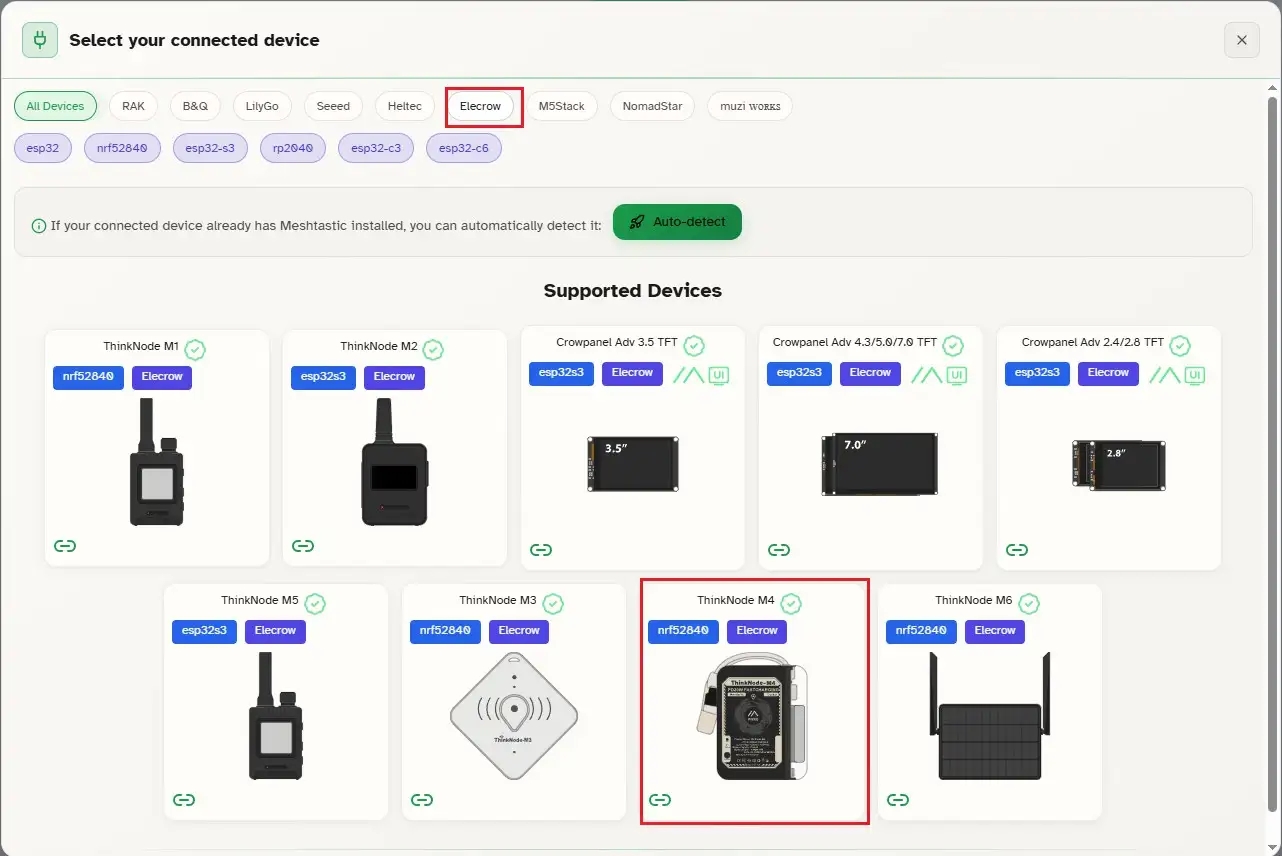

1. Sélectionnez le firmware correspondant.

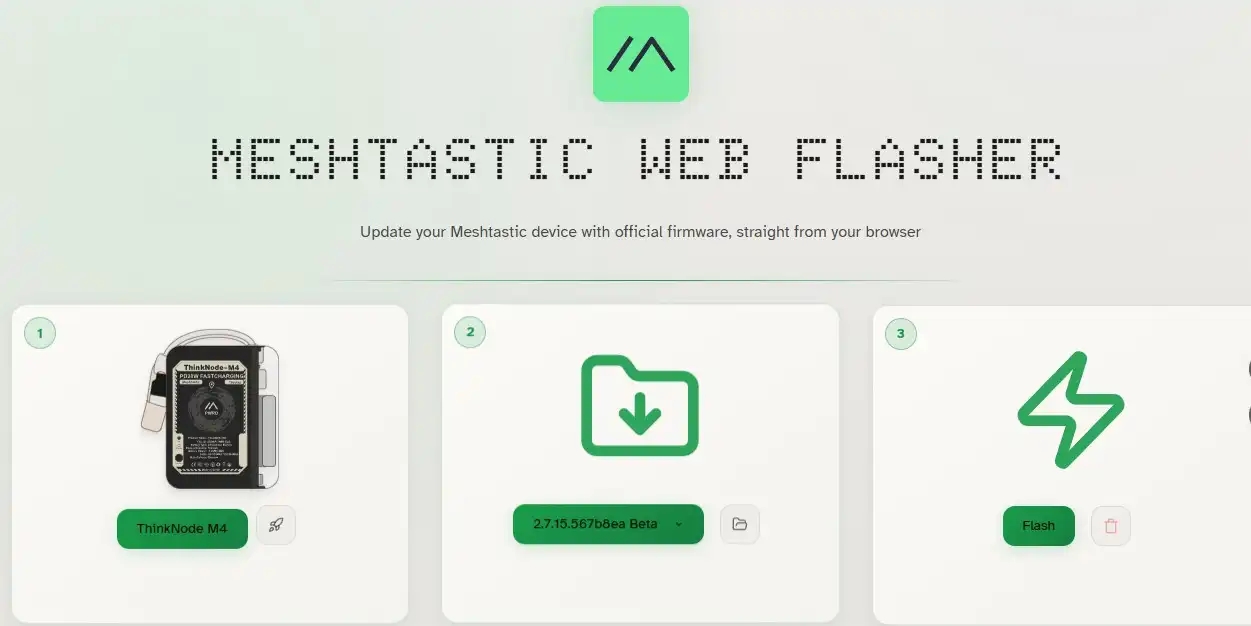

2. Suivez les étapes pour télécharger le firmware.
Application
Android
Apple (iOS)
Guide d'utilisation
Android
Apple (iOS)
Appairage
Lorsque l'appareil
Meshtastic_xxxxest recherché, appuyez pour entrer en mode de couplage.Entrez ce code
123456sur votre téléphone portable (le code PIN par défautConfigurer la fréquence LoRa : appuyez sur l’icône
Paramètres, sélectionnezConfiguration radio, puis l’optionLoRa. Faites défiler vers le bas jusqu’à la colonneAjouteret saisissez la valeur souhaitée dans le champFréquence de couverture (MHz).Réglez la fréquence LoRa :
915.0
Communication

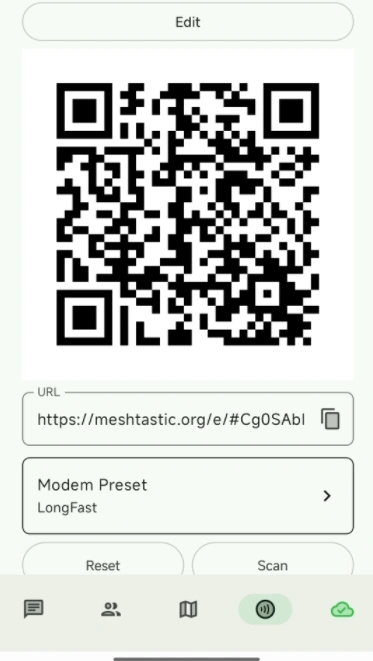

Si deux appareils souhaitent communiquer, ils doivent se connecter au même canal. Pour cela, vous devez sélectionner la quatrième des cinq options ci-dessus.
L'autre extrémité du téléphone doit se connecter au même canal en scannant le code ou en saisissant le lien. Le nom du canal peut être personnalisé, etc.
Une fois la connexion établie, les deux appareils peuvent désormais discuter sur le premier écran en sélectionnant Discussion de groupe :)
